PRESSOSTAT 20A 1 - 6 BARS
Code 369060
Pressostat électromécanique de calibre 6 bar (87 psi) à écart réglable pour la régulation entre 2 seuils
A quoi ça sert ? Mettre en marche ou bien arrêter une pompe à l'aide de la pression (seuils d'éenclenchement et de déclenchement déterminés)
Cadre d'utilisation :
A quoi ça sert ? Mettre en marche ou bien arrêter une pompe à l'aide de la pression (seuils d'éenclenchement et de déclenchement déterminés)
Cadre d'utilisation :
Plage de réglage du point haut (PH) : 1…6 bar (14,5…87 psi)
Positions de fonctionnement : Toutes positions
PRESSOSTAT 20A 1 - 6 BARS
FEMELLE 1/2''
Réf. 369060
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Tableau technique
Ampérage :
20 A
Documents relatifs au produit
Schema
Format JPG | 33.81 Kb
Notice
Format PDF | 2.2 Mb
Avantages produits
Pressostat électromécanique de calibre 6 bar (87 psi) à écart réglable pour la régulation entre 2 seuils
A quoi ça sert ? Mettre en marche ou bien arrêter une pompe à l'aide de la pression (seuils d'éenclenchement et de déclenchement déterminés)
Cadre d'utilisation :
A quoi ça sert ? Mettre en marche ou bien arrêter une pompe à l'aide de la pression (seuils d'éenclenchement et de déclenchement déterminés)
Cadre d'utilisation :
Plage de réglage du point haut (PH) : 1…6 bar (14,5…87 psi)
Positions de fonctionnement : Toutes positions
Tenue aux vibrations : 3 gn (10…500 Hz)
Tenue aux chocs : 50 gn
Fréquence de fonctionnement : < 600 Cycles man/h
Répétabilité : < 3,5 %
Raccordement hydraulique : G 1/4 (femelle)
Raccordement électrique : 2 entrées de câble taraudées pour presse-étoupe 13
Température du fluide : 0…70 °C
Pression minimale de rupture : 30 bar (435 psi)
Durabilité mécanique : 1 million de cycles de manœuvres

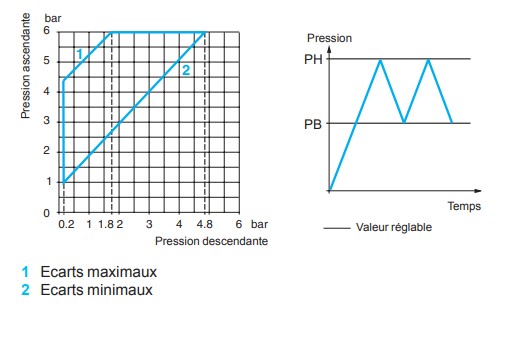

Ecart réalisable (à soustraire à PH pour obtenir PB)
Ecart réalisable (à soustraire à PH pour obtenir PB)
Mini en bas de plage : 0,8 bar (11,6 psi)
Mini en haut de plage : 1,2 bar (17,4 psi)
Maxi en haut de plage : 4,2 bar (60,9 psi)
Description technique
Construction :
- Type de pressostat : à membrane
- Boîtier : polyamide chargé de fibre de verre
- Eléments en contact avec le fluide : alliage de zinc chromaté (fond), nitrile toilé (membrane)
- Protections contre les chocs électriques : Classe I
- Degré de protection : IP 54
Caractéristiques techniques :
- Tension assignée d’isolement : Ui = 500
- Tension assignée de tenue aux chocs : U imp = 6 kV
- Type de contacts : 1 contact bipolaire 2 “NC”
- Résistance entre bornes : < 25 mW
- Marquage des bornes : Selon CENELEC EN 50013
- Protection contre les courts-circuits : Cartouche fusible Am
- Raccordement : Sur bornes à vis-étrier. Capacité de serrage minimale : 2 x 4 mm2
- Prise manomètre : Oui
- Pré-câblée : Non
- Type de pressostat : à membrane
- Boîtier : polyamide chargé de fibre de verre
- Eléments en contact avec le fluide : alliage de zinc chromaté (fond), nitrile toilé (membrane)
- Protections contre les chocs électriques : Classe I
- Degré de protection : IP 54
Caractéristiques techniques :
- Tension assignée d’isolement : Ui = 500
- Tension assignée de tenue aux chocs : U imp = 6 kV
- Type de contacts : 1 contact bipolaire 2 “NC”
- Résistance entre bornes : < 25 mW
- Marquage des bornes : Selon CENELEC EN 50013
- Protection contre les courts-circuits : Cartouche fusible Am
- Raccordement : Sur bornes à vis-étrier. Capacité de serrage minimale : 2 x 4 mm2
- Prise manomètre : Oui
- Pré-câblée : Non
