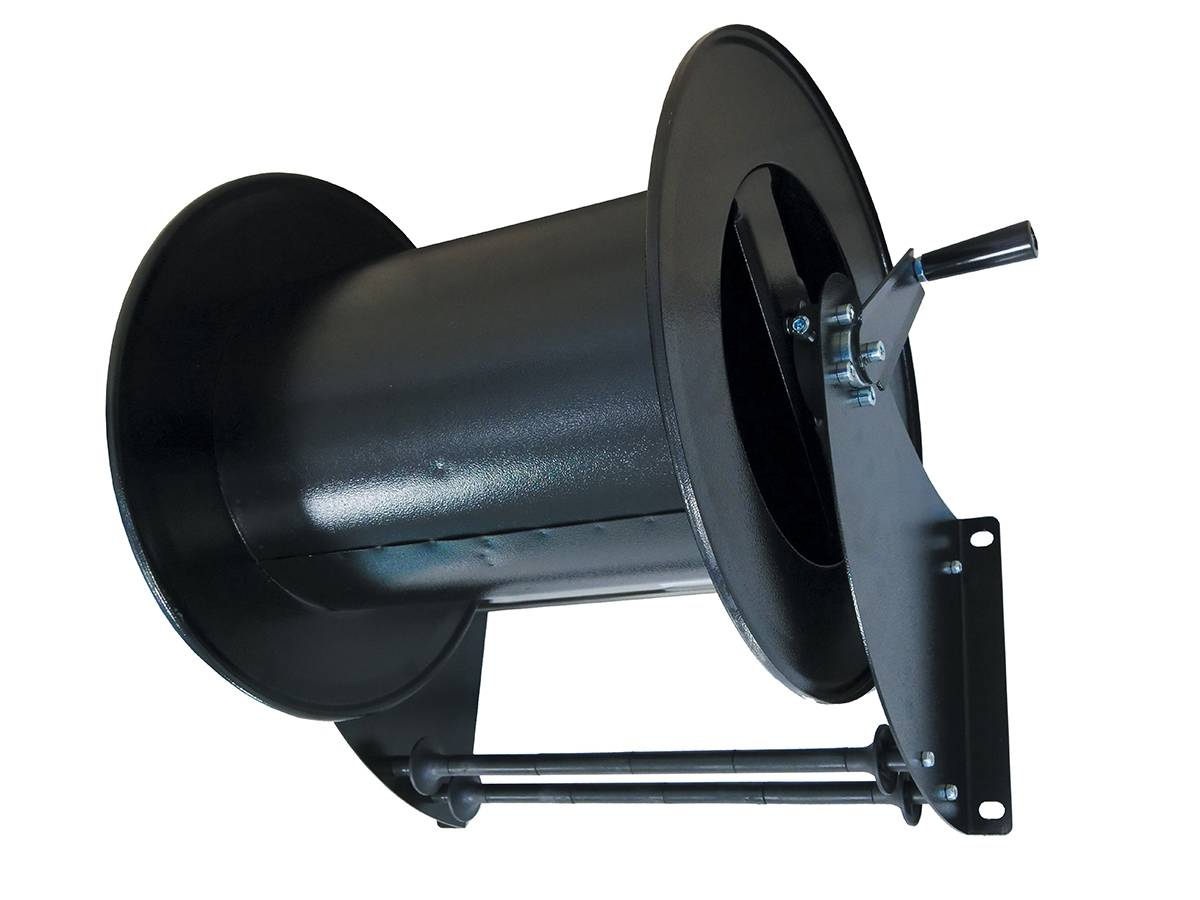

ENROULEUR MANUEL ACIER NU CAPACITE MAX 25M EN 3/4''

Photo non contractuelle

ENROULEUR MANUEL ACIER NU

CAPACITE MAX 25M EN 3/4''

CODE 975130

Ajouter au comparateur

Manivelle en acier

Tampon bloque flexible réglable

Veuillez vous connecter
pour voir le stock et votre tarif personnalisé

Se connecter

En savoir davantage / Documents téléchargeables / Vue éclatée

TABLEAU TECHNIQUE
Type :	Manuel	Matière :	Acier peint
Pression max :	100 bar	Capacité :	25M en 3/4'' max 20M en 1'' max
Raccord entrée :	M1''	Raccord sortie :	M1''
Poids :	15 Kg	Dimension A :	480 mm
Dimension B :	530 mm	Dimension C :	480 mm
Dimension D :	510 mm	Dimension E :	480 mm
Dimension F :	200 mm	Dimension G :	240 mm

TABLEAU TECHNIQUE
Type :	Manuel
Matière :	Acier peint
Pression max :	100 bar
Capacité :	25M en 3/4'' max 20M en 1'' max
Raccord entrée :	M1''
Raccord sortie :	M1''
Poids :	15 Kg
Dimension A :	480 mm
Dimension B :	530 mm
Dimension C :	480 mm
Dimension D :	510 mm
Dimension E :	480 mm
Dimension F :	200 mm
Dimension G :	240 mm

EN SAVOIR DAVANTAGE

Description technique :

- Manivelle en acier
- Tampon bloque flexible réglable

Informations complémentaires :

Solution idéale pour sécuriser et ordonner les aires de lavage ou rinçage : industries agro-alimenataires, salles de traite, bâtiments d'élevage, ateliers de maintenance...
Structure et tambour en acier peint résistant à la corrosion permettant de travailler à l’extérieur.

DOCUMENTS RELATIFS AU PRODUIT

Ici, retrouvez l'ensemble des documents relatifs à votre produit.
1 - Je choisis le document souhaité en cliquant sur ▼
2 - Je clique sur le bouton "Télécharger" pour obtenir le document

Télécharger

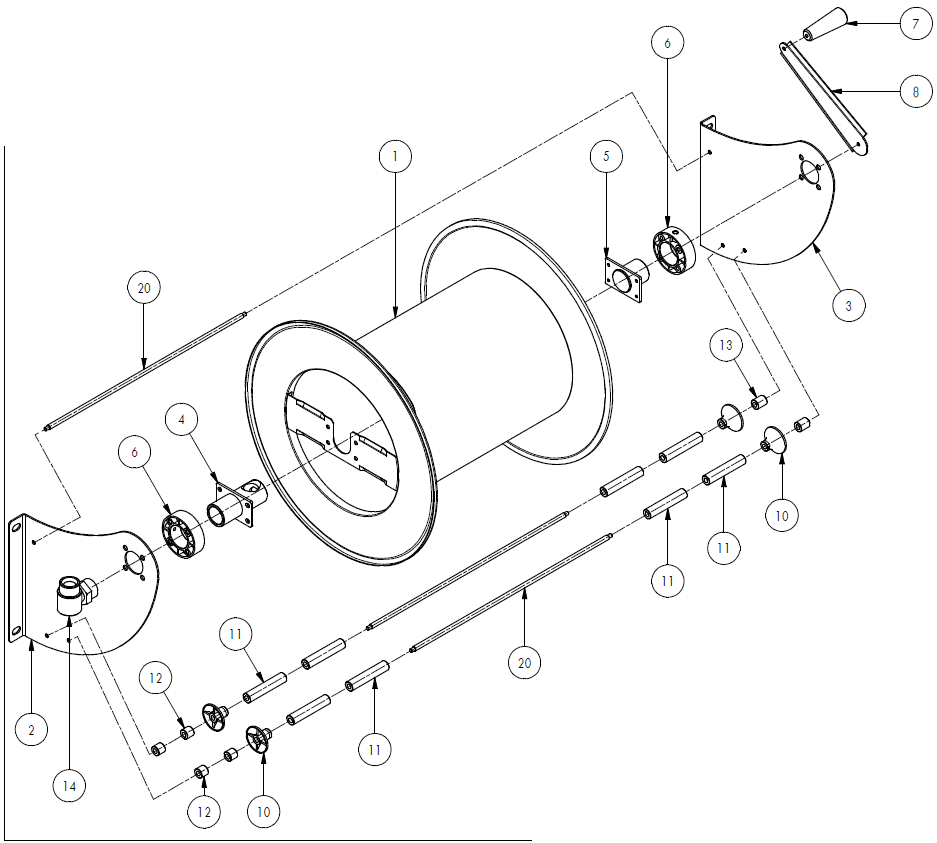

VUES ÉCLATÉES

VUES ECLATEES DU PRODUIT.

REPERE	CODE	DESIGNATION	QTE / MACHINE	DISPONIBILITE
02	812373	BRAS GAUCHE POUR ENROULEUR 975130	1	SUR COMMANDE
03	812372	BRAS DROIT POUR ENROULEUR 975130	1	SUR COMMANDE
04	812367	BROCHE DE CONNECTION 1'' POUR ENROULEUR 975130	1	SUR COMMANDE
05	812377	PALIER DE POIGNEE POUR ENROULEUR 975130	1	SUR COMMANDE
06	812374	ENTRETOISE POUR ENROULEUR 975130	1	SUR COMMANDE
07	812376	POIGNEE POUR ENROULEUR 975130	1	SUR COMMANDE
08	812375	BRAS DE POIGNEE POUR ENROULEUR 975130	1	SUR COMMANDE
10	812371	ENTRETOISE POUR ENROULEUR 975130	1	SUR COMMANDE
11	164388	ENTRETOISE POUR ENROULEUR 975130	1	SUR COMMANDE
12	812369	ENTRETOISE POUR ENROULEUR 975130	1	SUR COMMANDE
13	812370	ENTRETOISE POUR ENROULEUR 975130	1	SUR COMMANDE
14	812358	RACCORD TOURNANT POUR ENROULEUR 975130	1	SUR COMMANDE
20	812402	TIRANT POUR ENROULEUR 975130	1	SUR COMMANDE
